真空镀膜用石英环-光学镀膜机石英制品

石英玻璃,真空镀膜用石英环,光学镀膜机石英制品

大多数人不知道我们每天使用的许多物品都使用真空涂层。在光学工业中，真空镀膜用于制造眼镜、镜子、窗户等。显示器行业使用真空镀膜制造各种物品，包括用于真空镀膜的石英戒指、在移动电话和体育馆中的大型显示器。工业真空涂层也用于真空镀膜用石英环，复印机，卷筒和箔，以及珠宝。随着真空镀膜技术的发展，需要更精确的测量和复杂的控制。

真空镀膜用石英环是用物理或化学的方法在材料表面沉积透明的电解质膜或金属膜，以改变材料表面的反射和透射特性。在可见光和红外波段，大多数金属的反射率可达78%≤98%，但不超过98%。无论是CO2激光器、铜、钼酸盐、硅、锗等，锗、砷化镓、硒化锌作为输出窗口和透射光学元件材料，还是以普通光学玻璃为反射镜、输出镜和透射光学元件材料的YAG激光器，都不能满足总反射镜99%的要求。"输出镜在不同的应用中有不同的透光率要求，因此必须采用光学镀膜方法。"对于CO2激光灯的红外波段，常用的涂层材料是氟化钇、氟化镨、锗等；对于YAG激光的近红外波段或可见波段，常用的涂层材料是硫化锌、氟化镁、二氧化钛、氧化锆等。"除了高反光膜和减反射膜外，它还可以涂上特殊的薄膜，在一个波长上增加反射，然后传输到另一个波长，例如激光倍频技术中的光分离膜等。

光学镀膜机石英制品的基本原理--编辑光的干涉--在薄膜光学中得到了广泛的应用。光学石英薄膜技术的常用方法是用真空溅射在玻璃基片上涂覆薄膜，通常用来控制基片对入射光束的反射率和透光率，以满足不同的需要。为了消除光学元件表面的反射损耗，提高成像质量，对一种或多种透明介质膜进行了包覆，称为减反射膜或减反射膜。随着激光技术的发展，对薄膜的反射率和透光率提出了不同的要求，促进了多层高反射膜和宽带增透膜的发展。为满足各种应用需要，利用高反射膜制作了偏振反射膜、彩色光谱膜、冷光膜和干涉滤光片。

在光学零件表面涂覆后，光在膜层上多次反射和透射，形成多光束干涉，控制薄膜层的折射率和厚度，得到不同的强度分布，这是干涉涂层的基本原理。

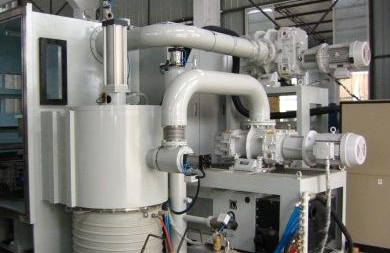

1.光学镀膜机石英制品是在高真空的镀膜腔中实现的。传统的镀膜工艺要求提高基片温度(通常约为300℃)，而离子辅助沉积(IAD)等先进技术可以在室温下进行。IAD工艺不仅可以生产出比传统镀膜工艺更好的物理性能，而且还可以用于塑料基片。

2.传统的薄膜沉积方法一直是热蒸发，或使用电阻加热蒸发源或电子束蒸发源。薄膜的性能主要取决于沉积原子的能量，而传统蒸发中原子的能量仅为0左右。1eV。IAD沉积导致离子化蒸汽的直接沉积，提高了薄膜的活化能，通常为50 eV。离子源将离子束从离子枪指向基片表面，并通过生长薄膜来改善传统电子束蒸发的薄膜特性。

薄膜的光学特性，如折射率、吸收和激光损伤阈值，主要取决于薄膜的微观结构。薄膜的微观结构可能受材料、残余压力和衬底温度的影响。如果蒸发原子在衬底表面的迁移率较低，则薄膜将含有微孔。当薄膜暴露于湿空气中时，这些微孔逐渐被水蒸气填充。

3.填充密度被定义为膜的固体部分的体积与薄膜的总体积(包括空洞和微孔)的比率。对于光学薄膜，填充密度为0。75≤1.0，大多数都是0。85≤0.95，很少达到1。0。"小于l的填充密度导致蒸发材料的折射率低于其块状材料的折射率。"在沉积过程中，每个层的厚度由光学或石英晶体监测。"这两种技术各有优缺点，在这里不作讨论。"共同点是，当物质蒸发时，它们都是在真空中使用的，所以折射率是真空中蒸发材料的折射率，而不是暴露在潮湿空气中的材料的折射率。"薄膜吸收的水分取代了微孔和空隙，从而提高了薄膜的折射率。"由于薄膜的物理厚度保持不变，折射率的增加伴随着相应的光学厚度的增加，从而导致薄膜的光谱特性向长波方向漂移。为了减少薄膜中微孔的体积和数量所引起的光谱漂移，利用高能离子将其动量传递给蒸发材料原子，从而大大增加了材料原子在基片表面凝聚过程中的迁移率。

以上就是石英玻璃，真空镀膜用石英环，光学镀膜机石英制品的相关介绍，如果您对玻璃加工有需要，欢迎联系变色龙精密玻璃公司！
